Запасні частини до радіально-свердлильних верстатів
виробництва ПАТ «ОЗРСВ»
| № з/п | Зображення | Найменування | Позначення | До верстатів |
|---|---|---|---|---|

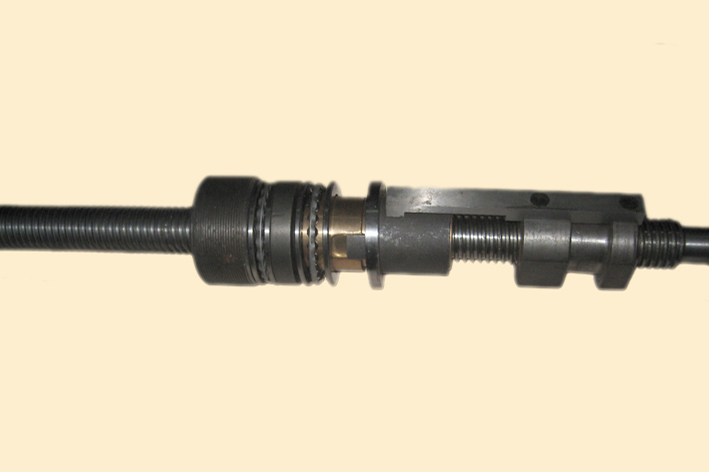

| 1 |  |
Гвинт підйому | 2М55.00.22.000 | 2М55,2А554 |

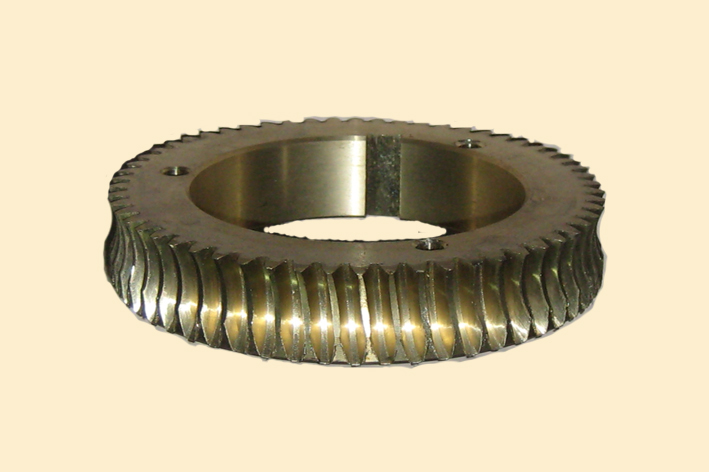

| 2 |  |
Колесо черв'ячне | 2А554.50.26.082 | 2А554 |

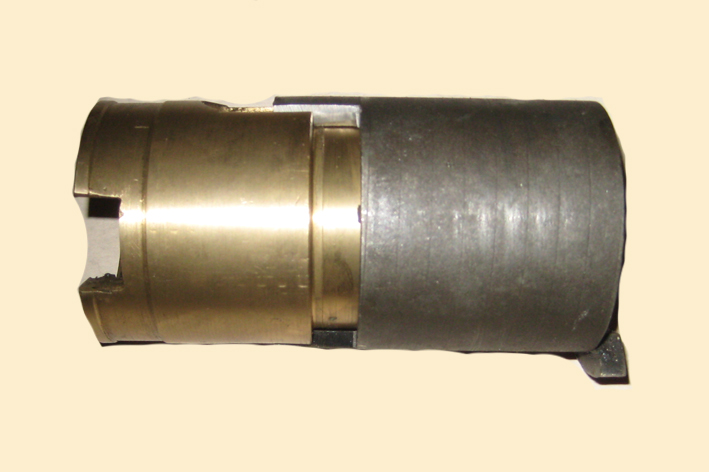

| 3 |  |
Гайка біметалічна | 2М55.00.22.010 | 2А554 |
| 4 |  |

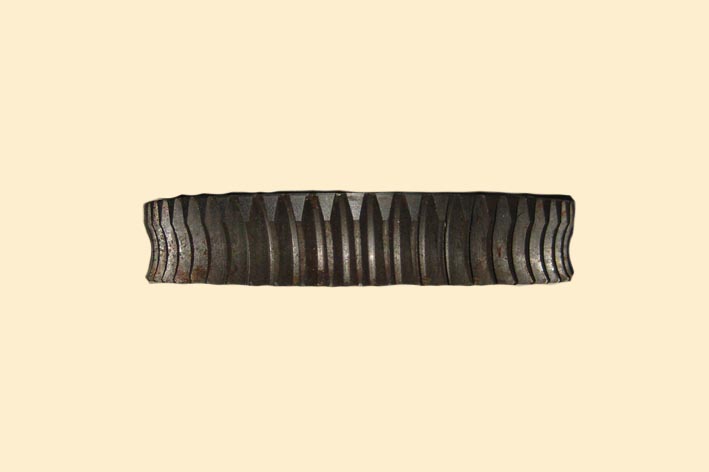

Колесо черв'ячне | 2М55.50.27.015 | 2М55 |

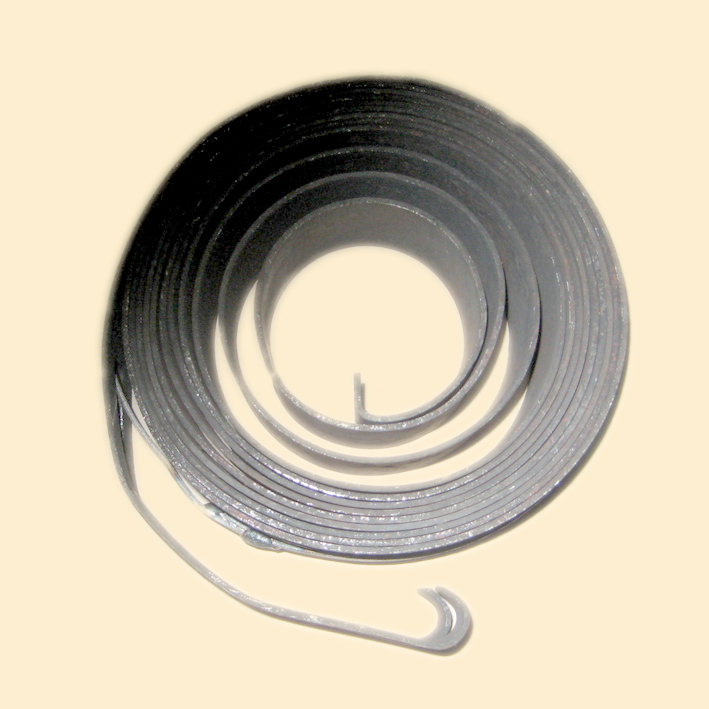

| 5 7 |
 |
Пружина противаги Пружина противаги |
2М55.50.56.020 2576.81.39.010 |
2М55,2А554 2А576,2А587 |

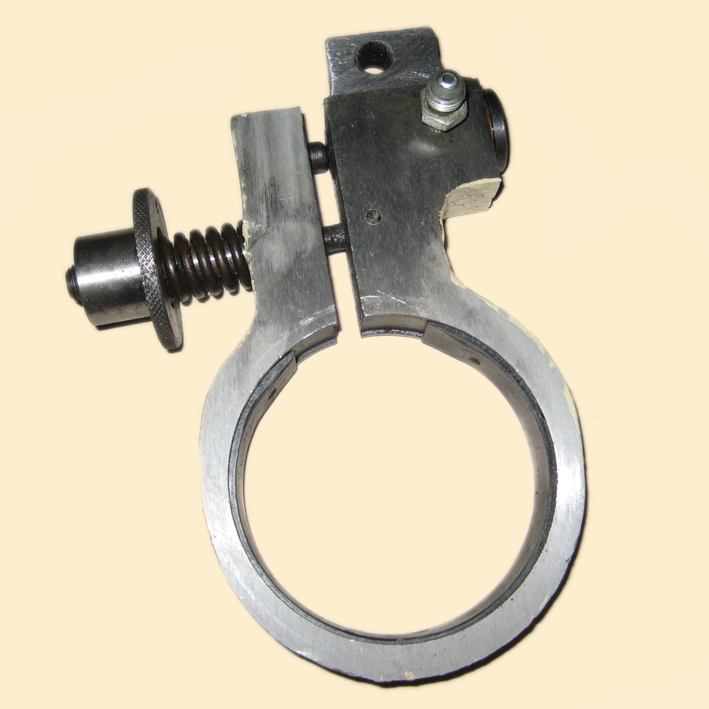

| 6 |  |
Гальмівне кільце | 2М55.50.15.050 | 2М55,2А554 |

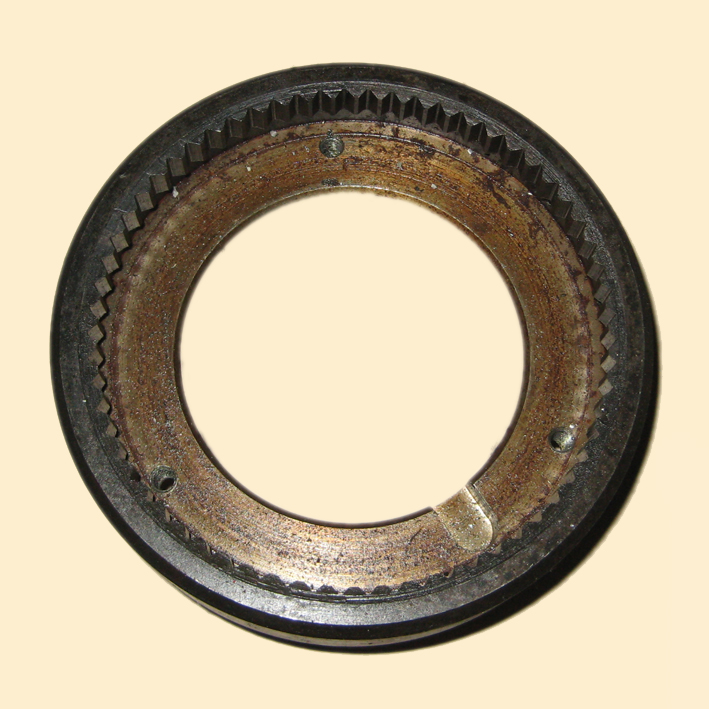

| 8 |  |
Муфта | 2М55.50.27.033 | 2М55 |

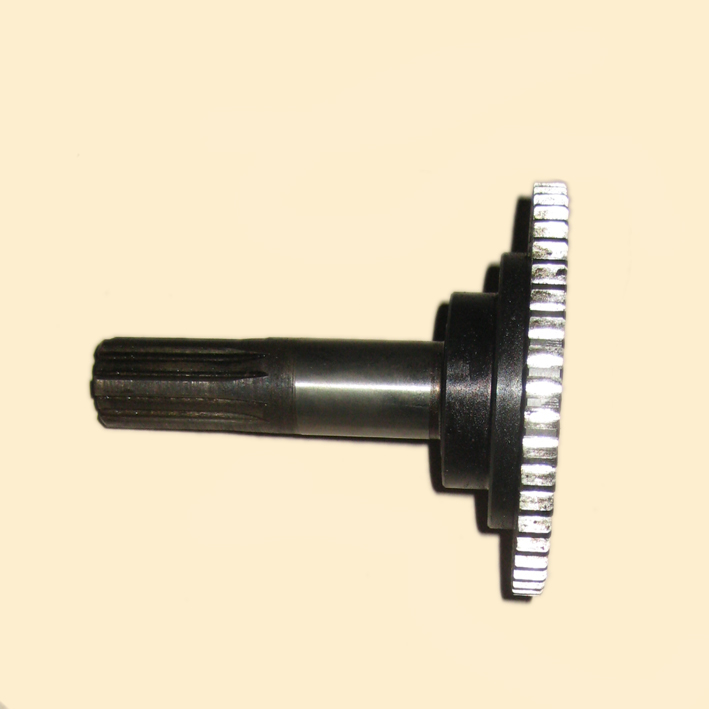

| 9.1 |  |
Колесо зубчасте | 2А554.50.17.100 | 2А554 |

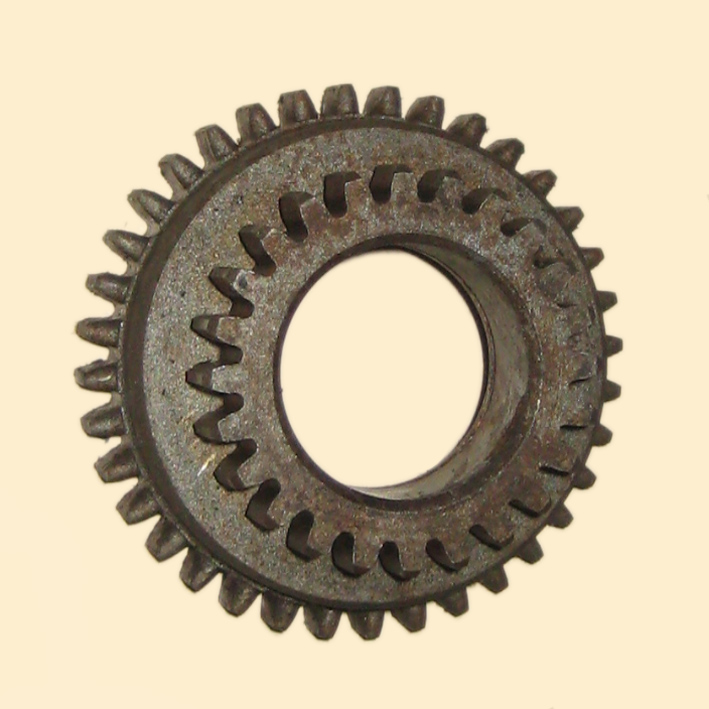

| 9.2 |  |
Колесо зубчасте | 2А554.50.17.059 | 2А554 |

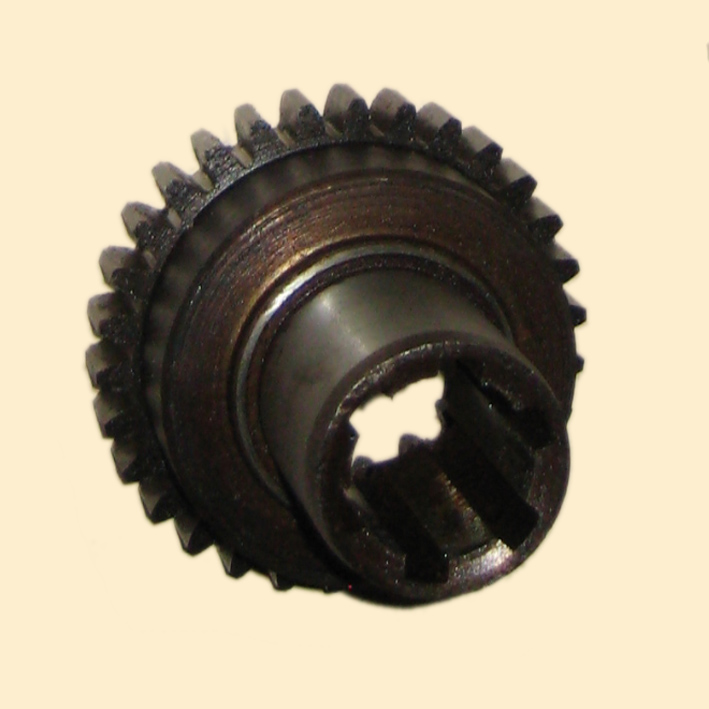

| 9.3 |  |
Колесо зубчасте | 2А554.50.17.055 | 2А554 |
| 10 |  |

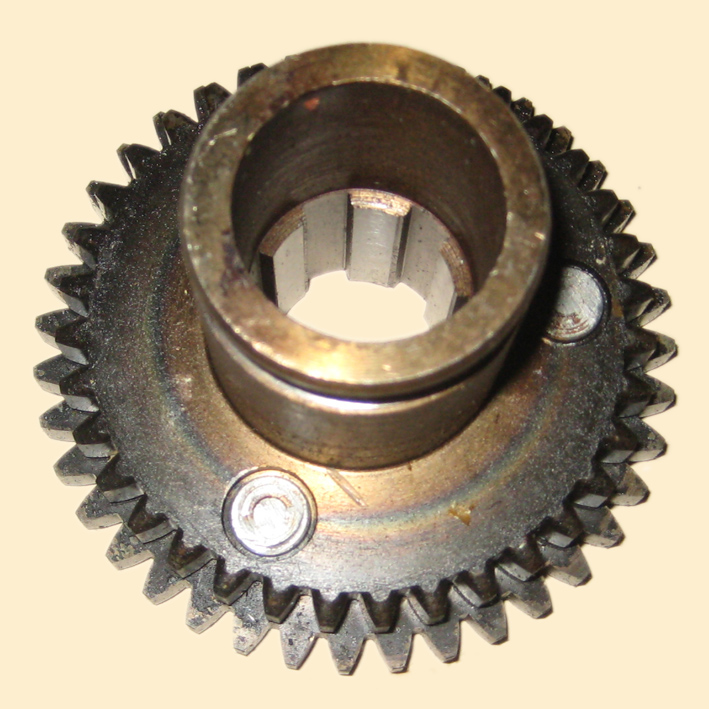

Колесо зубчасте | 2А554.50.16.020 | 2А554 |
| 11 |  |

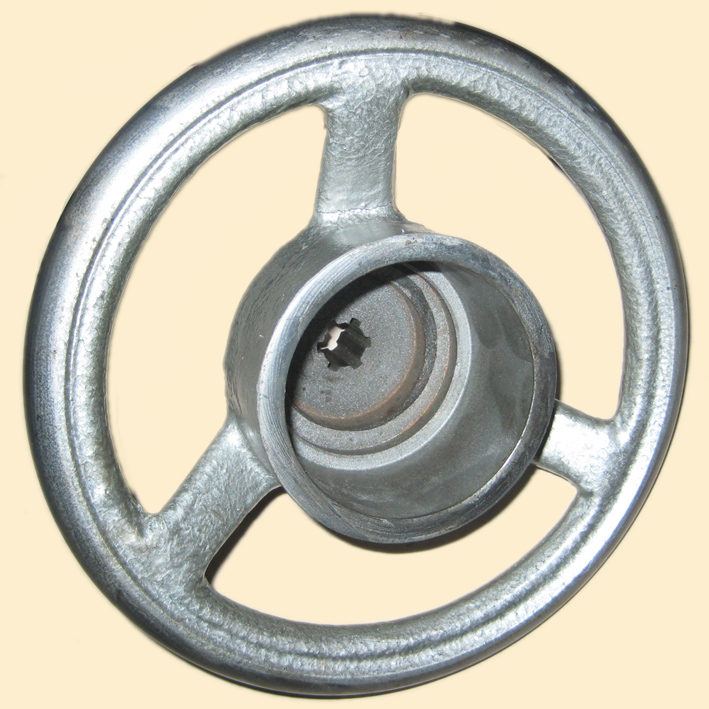

Штурвал | 2М55.50.28.011 | 2М55, 2А554 |

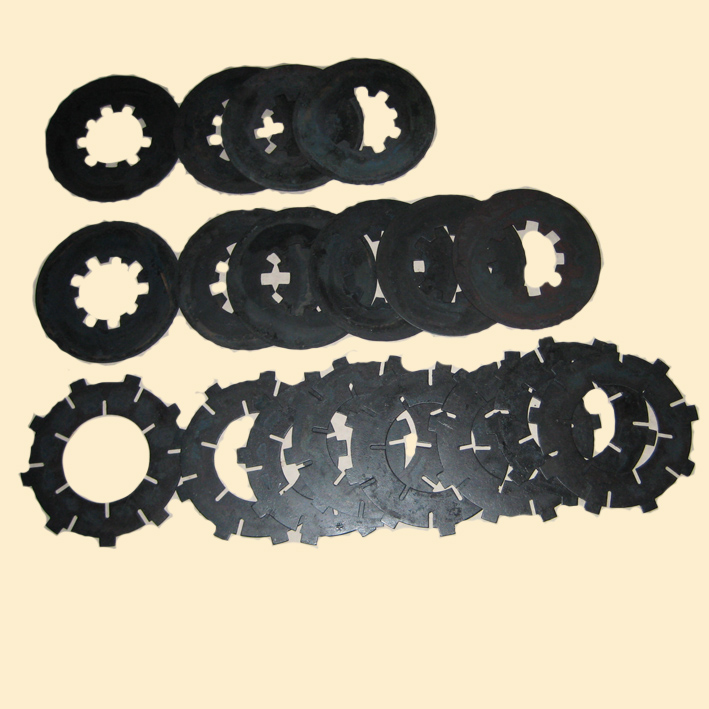

| 12 |  |
Комплект дисків до фрикційної муфти | 2М55, 2А554 | |

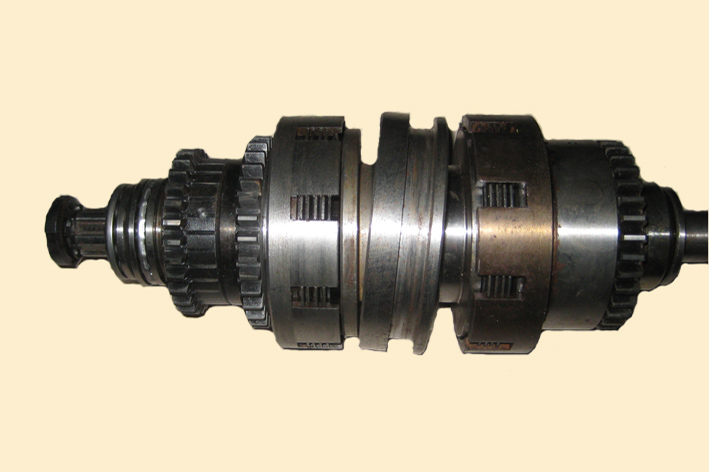

| 13 |  |
Фрикційний вал | 2М55.50.15.000 | 2М55, 2А554 |
| 14 |  |

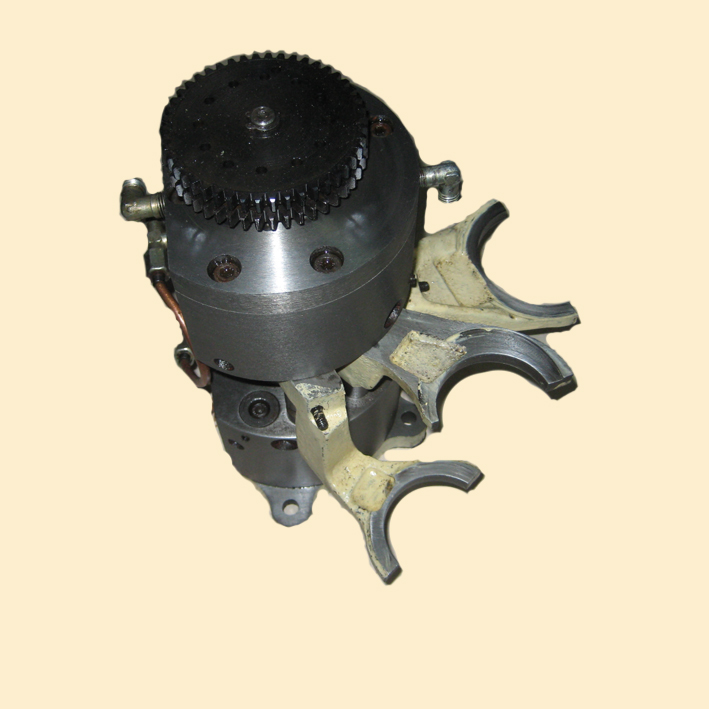

Гідропреселектор | 2М5515 | |

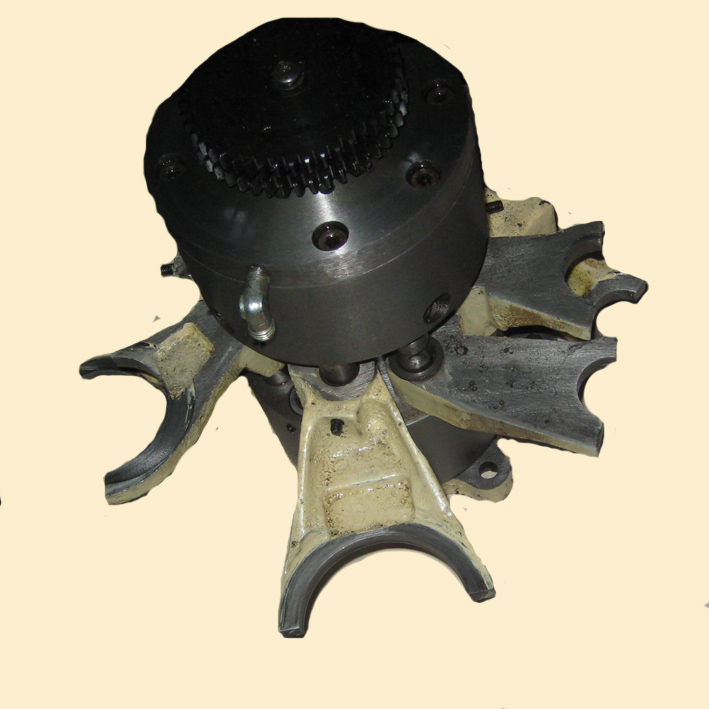

| 15 |  |
Гідропреселектор | 2А554.50.45.000 | 2А554 |

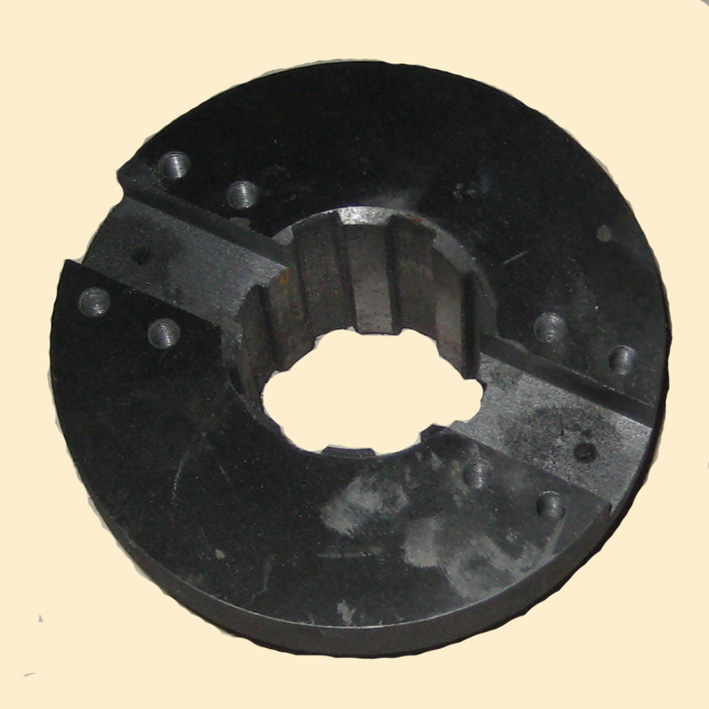

| 16 |  |
Муфта включення | 2М55.50.26.012 | 2М55, 2А554 |

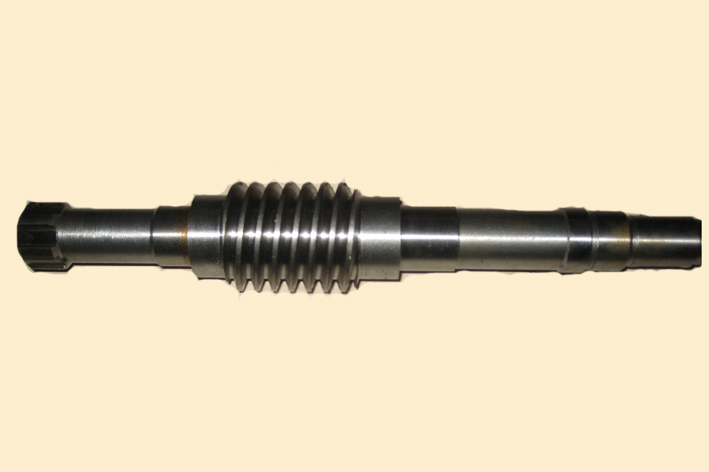

| 17 |  |
Черв'як | 2А554.50.29.031 | 2А554 |
| 18 |  |

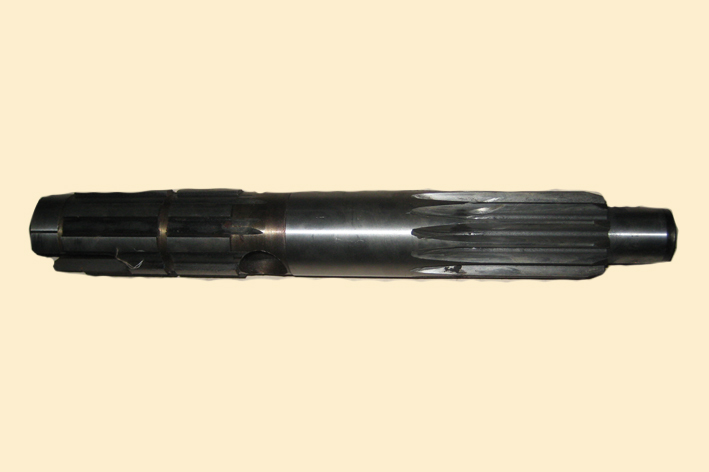

Порожнистий вал | 2А554.50.26.031 | 2А554 |
| 19 |  |

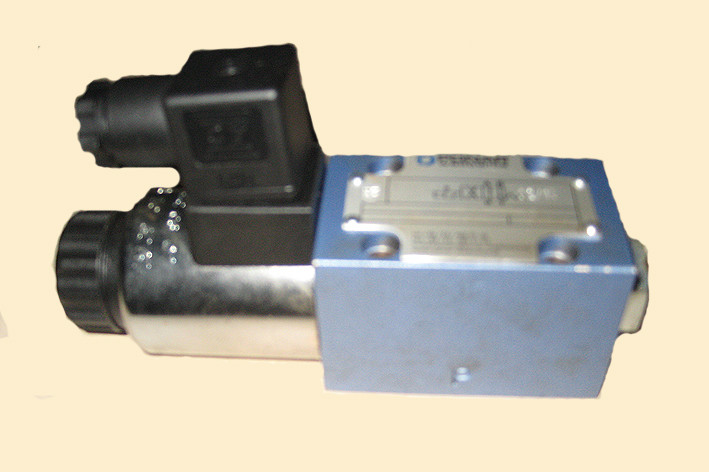

Гідрозолотник | 2М55, 2А554, 2А576, 2А58 |
|
| 20 |  |

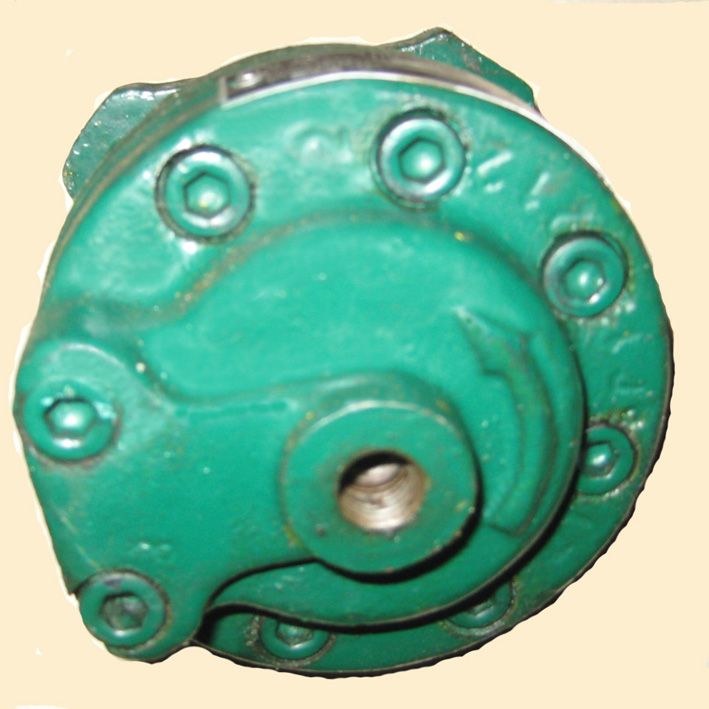

Насос | БГ12-21 | 2М55, 2А554 |

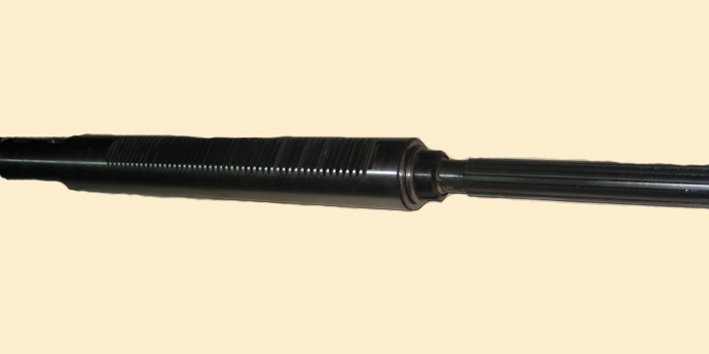

| 21 22 |
 |
Шпіндель Шпіндель |
2М55.50.55.000 2А554.50.55.000 |
2М55 2А554 |

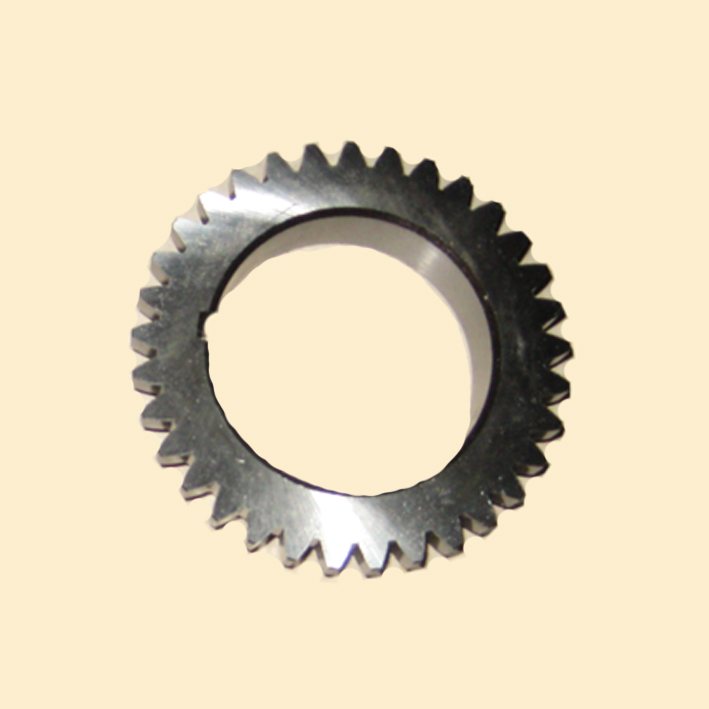

| 23 |  |
Колесо зубчасте | 2А554.50.16.020 | 2А554 |

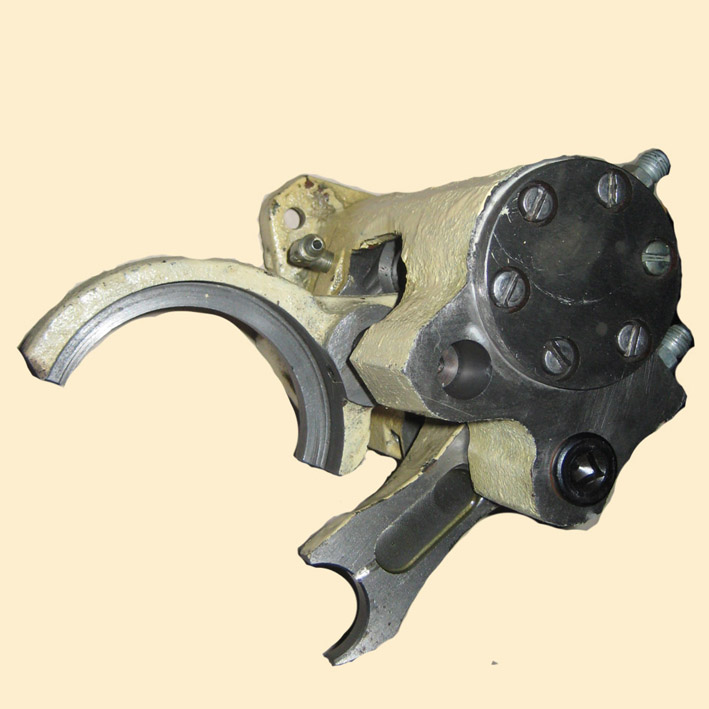

| 24 |  |
Циліндр управління фрикційної муфти | 2М55.50.66.000 | 2М55, 2А554 |
| 25 | Комплект дисків до фрикційної муфти. | 2М57,2А576 | ||
| 26 | Пружина противаги | 2М57.61.012 | 2М57,2Н57 | |
| 27 | Фрикційна муфта | 2576.81.15.000 | 2А576 | |
| 28 | Гальмівне кільце | 2М57.75.48.013 | 2М57,2А576 | |
| 29 | Шпіндель | 2576.81.55.000 | 2А576 | |
| 30 | Шпіндель | 2587.11..55.000 | 2А587 | |
| 31 | Гідропреселектор | 2А576.81.46.000 | 2А576 | |
| 32 | Коробка швидкостей | 2А554.50.16.000 | 2А554 | |
| 33 | Коробка подач | 2А554.50.17.000 | 2А554 | |
| 34 | Головка свердлильна з електропанеллю | 2А554.50.00.000 | 2А554 | |
| 35 | Гідропанель | 2А554.50.47.000 | 2А554 |

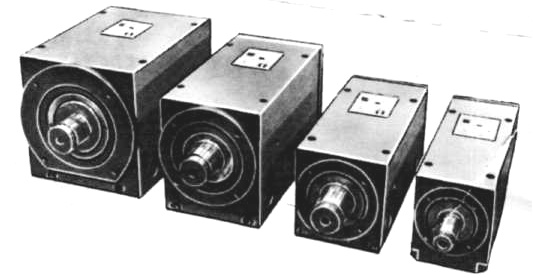

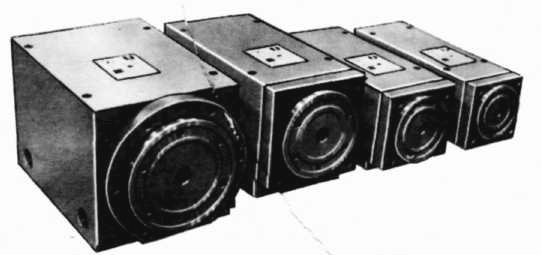

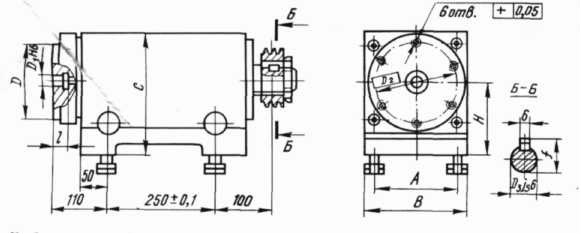

Головки обробно-розточувальні (шпиндельні головки).
Високі вимоги до оброблених отворів забезпечуються використанням уніфікованих обробно-розточувальних головок (УАР) високої точності на дуплексованих радіально-упорних підшипниках другого класу.
|
|
|
| № з/п | Найменування параметра | Дані | |||
|---|---|---|---|---|---|
| 1. | Типорозмір | УАР111 | УАР211 | УАР311 | УАР411 |
| 2. | Умовний діаметр отвору, що розточується., мм max min |
50 16 |
100 25 |
200 40 |
400 63 |
| 3. | Найбільша частота обертання, об-1 | ||||
| 3.1. | При розточувальних роботах | 5000 | 3200 | 2000 | 1250 |
| 3.2. | При розточувальних роботах з підрізуванням торця | - | 2000 | 1250 | 1000 |
| 4. | Діаметр фланця шпинделя, D, мм | 110± 0,2 | 140± 0,2 | 170± 0,2 | 200± 0,2 |
| 5. | Діаметр центруючого отвору фланця шпинделя, D1, мм розточування підрізування |
16H6 |
25H6 |
||
| - | 50H6 | ||||
| 6. | Діаметр розташування кріпильних отворів фланця, D2, мм | 90 | 110 | 130 | 160 |
| 7. | Діаметр кріпильних гвинтів, d, мм | М10-7Н | М12-7Н | ||
| 8. | Габарити підшипників, мм | Ø55хØ90хх36 | Ø75хØ115хх40 | Ø100хØ150хх48 | Ø130хØ200хх66 |
Примечание:
1. Найбільший і найменший діаметр отвору, що розточується, прийнятий для сталі з σВ= 60…70кг/мм2 при вильоті різця від фланця шпинделя до трьох діаметрів отвору, але не більше 400мм
2. Для розточування отворів діаметром понад 400 мм виготовляються спеціальні обробно-розточувальні головки.
