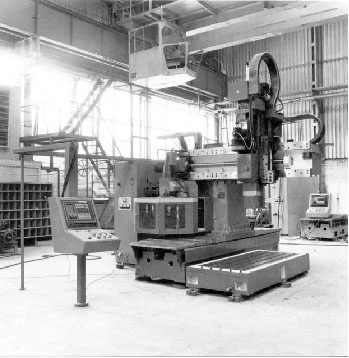

Свердлильно-фрезерно-розточувальні верстати з ЧПУ та АЗІ мод.2555ПМФ4 (випускаються натомість 2550ОС1000МФ4).

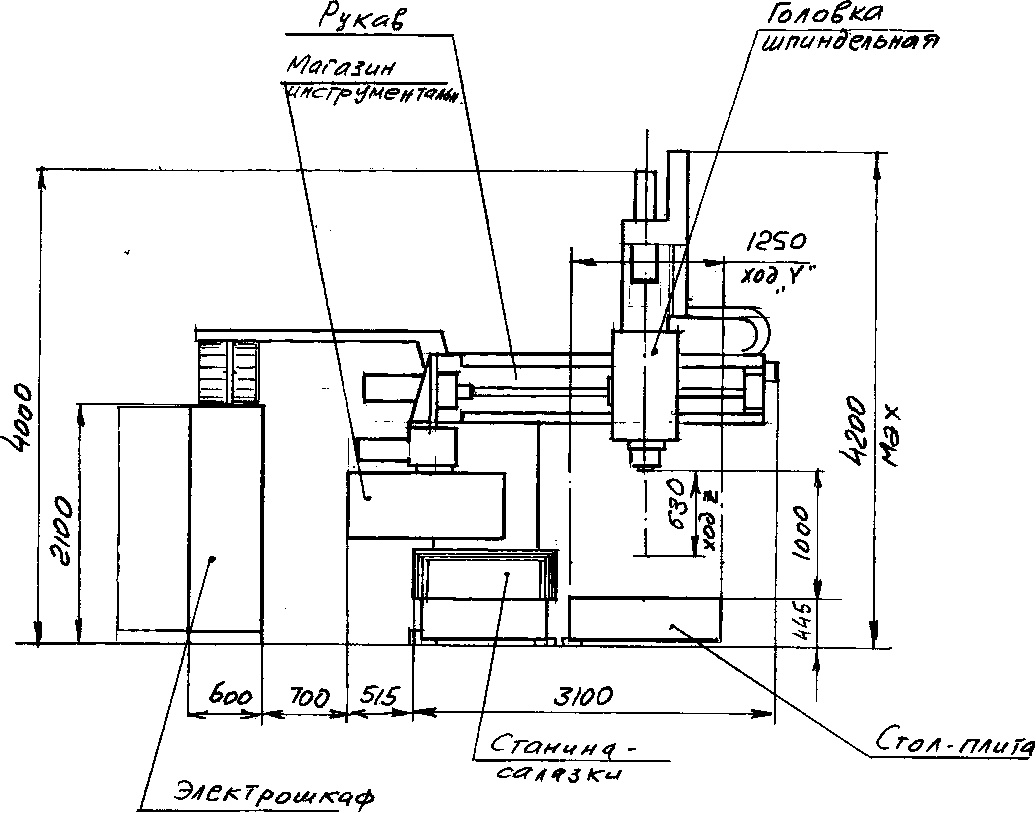

Компонування верстатів включає:
- Стаціонарний робочий стіл, закріплений на фундаменті, з Т-подібними пазами для кріплення оброблюваної деталі;
- Закріплену на фундаменті станину із санчатами;
- Стійку з рукавом з можливістю поздовжнього горизонтального переміщення по напрямних санчат (вісь Х);
- Шпиндельну бабку з можливістю поперечного горизонтального переміщення по напрямних рукава (вісь У);
- Повзун з можливістю вертикального переміщення по напрямних шпиндельної бабки (вісь Z), шпиндель розташований вертикально на повзуні.
Базові деталі верстатів відлиті з чавуну та мають накладні сталеві напрямні, загартовані до твердості 59HRCE.
Переміщення робочих органів здійснюються від індивідуальних електродвигунів через кульково-гвинтові пари. При довжині ходу по осі Х більше 2000 мм переміщення здійснюється по зубчастій рейці.
Напрямні та кулько-гвинтова пара по осі Х закриті сталевим телескопічним захистом з нержавіючої сталі.
На всіх осях встановлені датчики непрямого виміру, при довжині переміщення по осі Х більше 2000 мм – датчик прямого виміру (оптична лінійка).
Привід механізму затискання інструменту – електромеханічний.
Умова поставки – передоплата за погодженим графіком.
Термін виготовлення – дев'ять місяців після передоплати.
| НАЙМЕНУВАННЯ | Од. вим. | 2555ПМФ4 | |
|---|---|---|---|
| 1. | Діаметр свердління у сталі | мм | 50 |
| 2. | Діаметр розсвердлювання сталі | мм | 80 |
| 3. | Діаметр розточування | мм | 200 |
| 4. | Нарізання різьби | мм | М48х5,5 |
| 5. | Знімання металу при фрезеруванні сталі | см3/хв | 300 |
| 6. | Довжина робочої поверхні стаціонарного столу | мм | 2000,4000,6000,8000 і більше |
| 7. | Ширина робочої поверхні стаціонарного столу | мм | 1250 |
| 8. | Максимальне навантаження на стаціонарний стіл | кг | 10000 |
| 9. | Відстань від торця шпинделя до столу | мм | 1000 |
| 10. | Конус шпинделя | ISO50 | |
| 11. | Переміщення стійки по осі "Х" | мм | 2000, 4000, 6000, 8000 і більше |
| 12. | Переміщення бабки по осі "Y" | мм | 1250 |
| 13. | Переміщення повзуна по осі "Z" | мм | 630 |
| 14. | Частота обертання шпинделя | об/хв | 15-2500 |
| 15. | Подача стійки, бабки, повзуна | мм/хв | 5-4800 |
| 16. | Швидке переміщення стійки | м/хв | 10000 |
| 17. | Швидке переміщення бабки | м/хв | 10000 |
| 18. | Швидке переміщення повзуна | м/хв | 6000 |
| 19. | Крутний момент на шпинделі | нм | 710 |
| 20. | Зусилля подачі стійки | н | 5000 |
| 21. | Зусилля подачі шпиндельної бабки | н | 5000 |
| 22. | Зусилля подачі повзуна | н | 20000 |
| 23. | Потужність приводу головного руху | квт | 15 |
| 24. | Габаритні розміри верстата | ||
| 24.1. | Довжина (при ході Х - 2000 мм) | мм | 6000 |
| 24.2. | Ширина | мм | 5400 |
| 24.3 | Висота | мм | 4100 |
| 25. | Маса верстата з приставним обладнанням (при ході Х - 2000 мм) | кг | 15700 |
Точність позиціонування
| Найменування осі | Переміщення, мм | Точність, мкм |
|---|---|---|
| Переміщення порталу – вісь «X» | 2000 | ±60 |
| 4000 | ±50 | |
| 6000 | ±50 | |
| 8000 | ±50 | |
| Переміщення шпиндельної бабки – вісь «Y» | ||
| 1250 | ±50 | |
| Переміщення пінолі - вісь «Z» | ||
| 630 | ±60 |
ХАРАКТЕРИСТИКИ ІНСТРУМЕНТАЛЬНОГО МАГАЗИНУ
Розмір інструменту, що встановлюється в магазині без пропуску гнізд, мм
Довжина – 300 мм
Діаметр - 140 мм
Розміри інструменту, що встановлюється в магазині з пропуском одного гнізда, мм
Довжина – 300 мм
Діаметр –210 мм
Маса інструменту – 20 кг
Кількість гнізд інструментального магазину - 24.

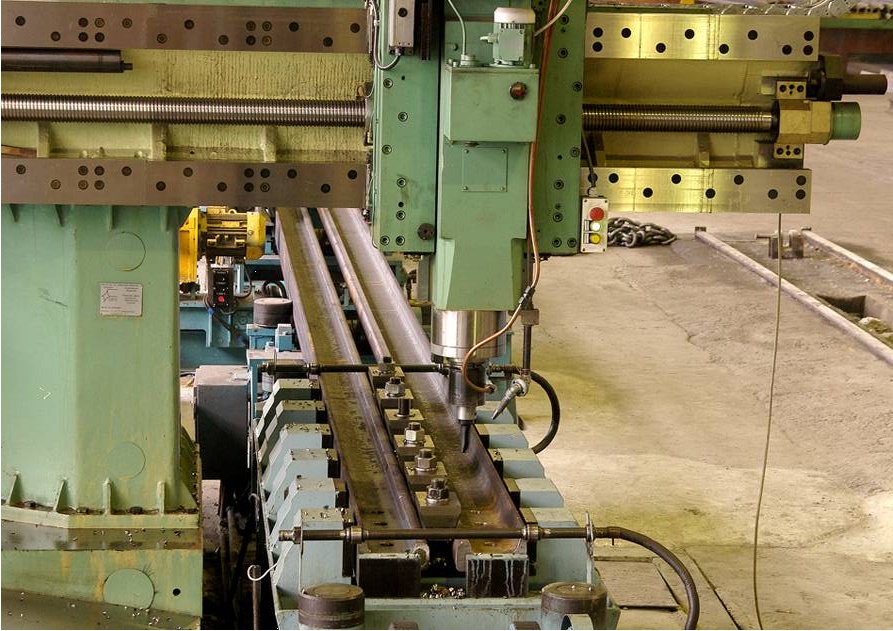

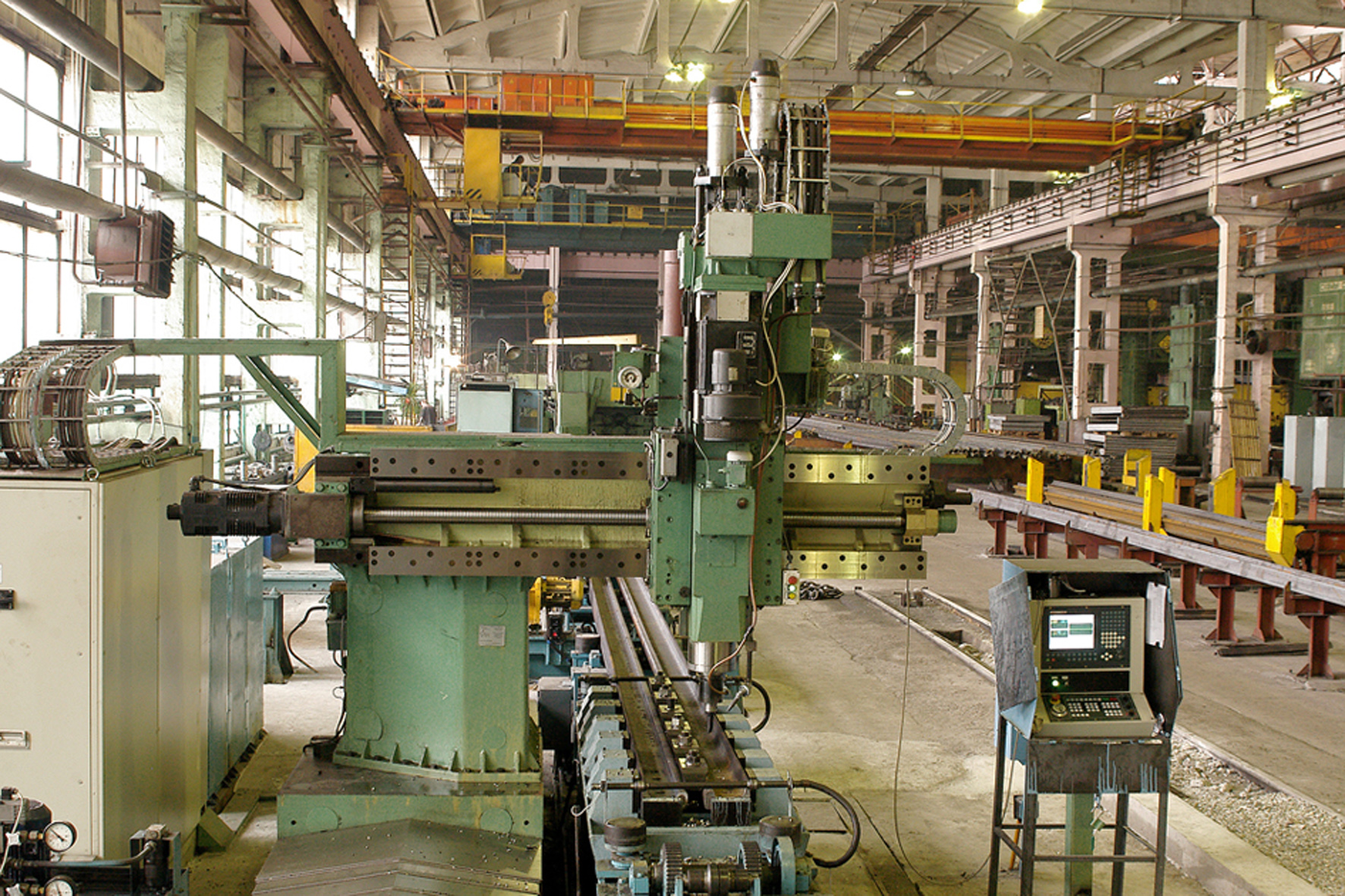

Для ВАТ «Новосибірський стрілочний завод» нашим підприємством виготовлений спеціалізований координатно-свердлильний верстат з ЧПУ мод.2555ОС4081ПФ4 для свердління отворів в об'ємно загартованих рейках та вістряках.
В процесі випробувань проводилося свердління свердлами з механічним кріпленням змінних твердосплавних пластин з внутрішнім підведенням СОЖ:
- свердлом Ø 32 мм ф.SECO (Швеція) на рейковій сталі, твердістю HRC 28...32 - на режимах V = 150 м / хв, S = 225 мм / хв;
- свердлом Ø 36 мм «Томський інструмент» на рейковій сталі, твердістю HRC 28…32 – на режимах V=100 м/хв, S=100 мм/хв;
- свердлом Ø 36 мм «Томський інструмент», ріжучі платівки ф. "SANDVIK", на рейковій сталі, твердістю HВ 380 - на режимах V = 30 м / хв, S = 36 мм / хв;
- свердлом CoroDrill 880 Ø 22 мм ф. "Сандвік" (Швеція), глибина свердління 60 мм, сталь45 HВ 380 - на режимах V = 95 м / хв, S = 165 мм / хв.
